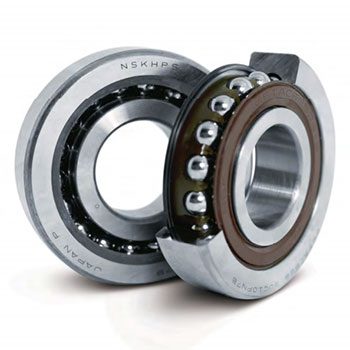

70TAC03DT85SUMPN5D軸承
70TAC03DT85SUMPN5D軸承是高負載驅動器滾珠絲杠支撐軸承，屬于NSK 70TAC03D系列，市場價1737.75元，當前庫存20件，添加日期：2023-07-20 17:50:26。
代號信息
7
0
T
A
C
0
3
D
T
8
5
S
U
M
P
N
5
D
70：軸承內徑：70mm
TAC：推力角接觸球軸承
03：尺寸系列：03系列
D：內部樣式記號，接觸角 55°
T85：尼龍 46 聚酰胺樹脂保持架
SU：單列萬能配對
M：中預緊
PN5D：NES CLASS 5D 級（相當于軸向跳動的P4） 相當于ISO 5級精度
詳細信息
| 主要尺寸 | |
| 內徑 d [mm] | 70.00000 |
| 外徑 D [mm] | 150.00000 |
| 厚度 B [mm] | 35.00000 |
| 倒角尺寸 rmin. [mm] | 2.10000 |
| 極限轉速-脂潤滑 min-1 | 2700 |
| 極限轉速-油潤滑 min-1 | 3400 |
| 接觸角 [°] | 55.00 |

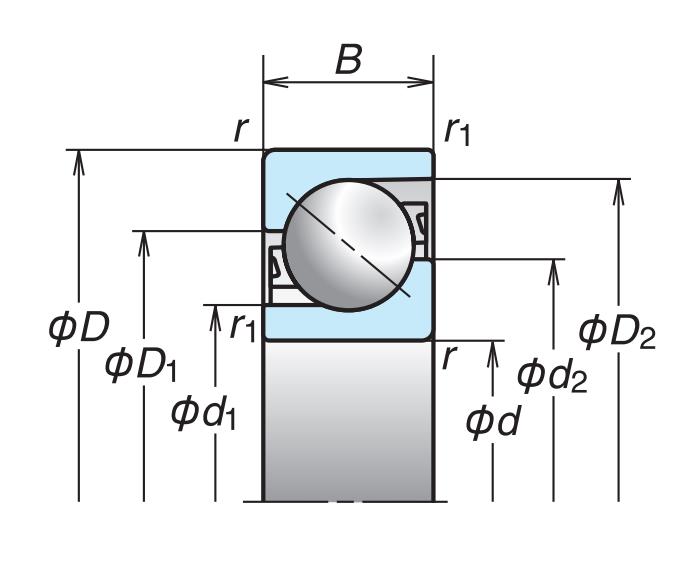

| 橋臺、倒角和其他尺寸 (mm) | |
| r1 min. | 1.1 |
| d1 | 86.3 |
| d2 | 108.6 |
| D1 | 113.4 |
| D2 | 137.8 |
| 基本額定動載荷 | |
| 單列 | 262 |
| 雙列 | 425 |
| 三列 | 565 |
| 四列 | 690 |
| 五列 | 810 |
| 極限軸向載荷 | |
| 單列 | 305 |
| 雙列 | 615 |
| 三列 | 920 |
| 四列 | 1230 |
| 五列 | 1530 |
| 其他參數 | |
| 推薦潤滑脂量 (cc) | 59 |
| 重量 (kg) | 2.67 |
| 預緊 (N) | 6400 |
| 軸向剛度 (N/μm) | 1250 |
| 啟動扭矩 (N·m) | 1.1 |
